宇能电气变电站热像智能监控系统

    现在电力系统无人值守变电站来中远程、实时的监控是行业系统安全运行的必备前提条件。在无人值守变电站的建设中大都以遥测、遥信、遥控、遥调、遥视等“五遥”技术为基础，而“遥视”功能现在又基本上是以环境监视、安全防盗为主，对能够直接反映电网运行状况的设备温度及温度分布状况却无法“遥视”到。现有的红外测温和数据分析工作主要靠人工进行，测温手段上也存在着很大的局限性，每年消耗的人力物力巨大。采用便携式红外设备人工检测带电设备的工作状态，受限于操作员的身高与设备的安装高度，对于设备的大部分位置无法全面观察，存在死区。另外，对某些特殊场合，如无人值守变电站运行设备的热状态检测，采用便携式操作的红外设备，往往会造成员工劳动强度的增加，并出现诊断不及时等问题。
在此背景下，电力行业强烈希望能出现一种可以远程控制的智能化红外热像测温监控诊断系统，以实现对红外图像的远程监控和操作。
    我公司与中国科学院上海物理研究所薛院士合作开发的基于卫星红外遥感热成像智能监控系统正好弥补了这个空白，该系统以设备的热分布状态为依据对设备进行运行状态良好与否进行智能诊断和监控，它具有不停运、不接触、远距离、快速直观的进行在线监测监控，消除了人工巡视和无人值守在安全运行中薄弱环节的安全隐患。
我公司的变电站热像智能监控系统逐步成为高压电器设备的状态检修、安全运行监测及无人值守变电站等工作场合的理想监控手段。

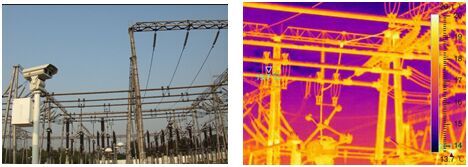

    将探头安装在变压器周围，通过网络传输，在监控室即可完成对设备的监控。
    1）自动巡航测温报警功能：人工设定巡航方案，在无人值守情况下，计算机定时开启红外热像仪，控制云台，对设定的设备进行定时定点的红外图像采集和温度数据分析，对温度异常的设备进行报警，指导现场工作人员处理；
    2）人工巡检功能：在人工监控状态下，远程控制云台（垂直90°，仰角，水平360°，精度1°）,实现对整个视场范围的热故障的搜寻、设备的外观状态、工作状态、温度场分布情况监控；
    3）红外图谱分析诊断功能：可以对疑难红外图谱进行精确分析，自动生成诊断报表，分析出故障的类型和级别，并给予对应的处理意见，指导现场检修处理。
